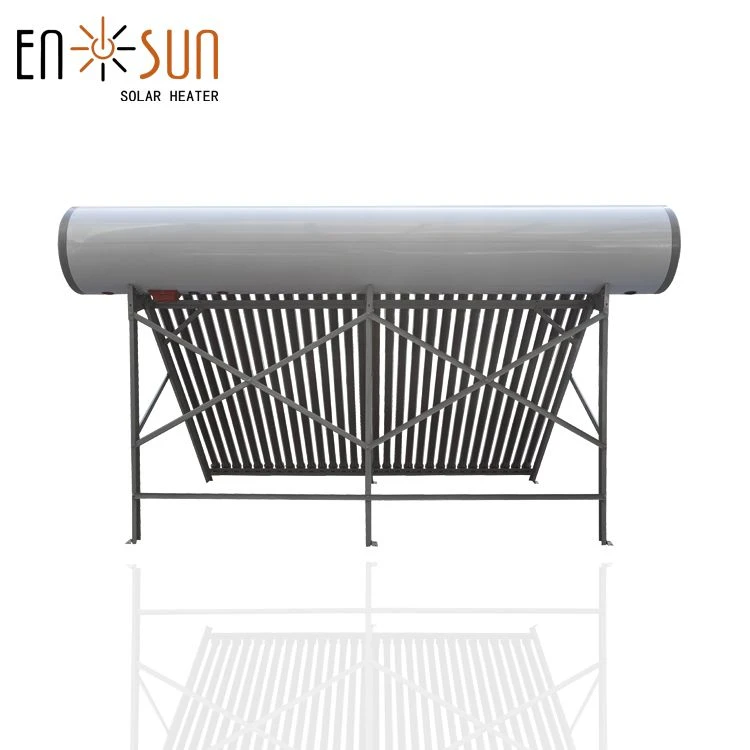

Încălzitor solar de apă cu tub evacuat

Încălzitor solar de apă cu tub evacuat

Ce este un Heat Pipe?

Conductele de căldură ar putea părea un concept nou, dar probabil că le folosești în fiecare zi și nici măcar nu știi asta. Laptop-urile folosesc adesea conducte de căldură mici pentru a conduce căldura departe de procesor, iar sistemul de aer condiționat utilizează de obicei conducte de căldură pentru conducerea căldurii. În colectoarele solare, aceștia sunt utilizați pentru a transfera căldura din interiorul tubului evacuat până la conducta colectoare care este găzduită în cutia de distribuire izolată.

Structura și funcționarea

Designul conductei de căldură cuprinde o țeavă lungă de cupru goală, cu un bec cu diametru mai mare la un capăt. O cantitate mică de apă de înaltă puritate este adăugată în conducta de căldură și apoi încălzită la temperaturi ridicate pentru a evacua orice aer din spațiu. Rezultatul este un vid, asemănător cu spațiul dintre pereții de sticlă ai tubului evacuat.

Într-o conductă de căldură, vidul nu este folosit pentru izolație, ci mai degrabă pentru a modifica comportamentul lichidului din interior. La nivelul mării apa fierbe la 100oC / 212oF, dar dacă urci în vârful unui munte temperatura de fierbere va fi mai mică. Acest lucru se datorează diferenței de presiune a aerului, iar vidul este o stare de presiune foarte scăzută. Pe baza acestui principiu de fierbere a apei la o temperatură mai scăzută cu presiunea aerului scăzută, prin evacuarea conductei de căldură putem obține același rezultat.

Conductele de căldură utilizate în colectoarele solare au un punct de fierbere de numai în jur de 30oC (86oF), astfel încât atunci când conducta de căldură este încălzită peste această temperatură, apa începe să se vaporizeze (se transformă în abur). Acești vapori se ridică rapid în partea de sus a conductei de căldură și poartă cu ei cantități mari de căldură. Pe măsură ce căldura este descărcată către lichidul rece care circulă prin conducta colectorului solar de la bec (sus), vaporii se condensează pentru a forma un lichid (apă) și revin în partea de jos a conductei de căldură pentru a se repeta din nou. ciclul.

În timpul ciclului de funcționare a conductei de căldură, fluxul de lichid condensat (apă) către fund se bazează pe gravitație și, din acest motiv, conductele de căldură de acest design nu funcționează atunci când sunt orizontale și au putere redusă când sunt verticale. Apricus recomandă un interval de unghi de instalare de 20-80o pentru a asigura performanța optimă a colectorului solar.

SPECIFICAȚII

Tăierea oțelului	Sudura cu rezervor drept
Inspecția rezervorului	Depozitare rezervor
Tub vidat	Țeavă de căldură

Depozit

Performanţă

The job of the heat pipes in the evacuated tubes is to rapidly transfer away the heat. The heat pipe capacity must therefore be greater than the evacuated tube's maximum output to avoid a bottle neck in the heat transfer chain. heat pipes have an average heat transfer capacity of >110 wați. Puterea maximă de căldură a unui tub evacuat este de aproximativ 65W.

Conducta de căldură are, de asemenea, un cap mare care oferă o suprafață suficientă pentru un transfer optim de căldură.

Fiabilitate

Calitatea materialului și curățarea sunt extrem de importante pentru crearea unei conducte de căldură de bună calitate. Puritatea cuprului în sine trebuie să fie, de asemenea, foarte mare, conținând doar urme de oxigen și alte impurități. Dacă cuprul conține prea multe impurități, acestea se vor scurge în vid în timp, formând un buzunar de aer în partea de sus a conductei de căldură. Acest lucru are efectul de a muta punctul cel mai fierbinte al conductei de căldură în jos, departe de bec, unde este necesar să aibă loc transferul de căldură.

Conductele de căldură Ensun sunt protejate împotriva înghețului cu un design patentat care a fost testat independent de laboratorul de testare TUV ca parte a standardelor europene de testare pentru colectoarele solare.

Ensun își produce propriile conducte de căldură într-o instalație certificată ISO9001:2008, controlând cu atenție și verificând calitatea fiecărui aspect al procesului de producție.
